2024-04-2634
1 钢结构桥梁在现代桥梁工程中的重要性
钢结构桥梁在现代桥梁工程中的重要性不言而喻。首先，钢结构具有较高的强度和良好的韧性，能够承受较大的交通荷载和自然力作用，特别适合于大跨度和重载设计。其次，钢结构的施工速度快，可以缩短工期，降低施工成本。此外，钢结构桥梁的可塑性和适应性强，能够满足不同地理环境和设计要求，极大地促进了现代交通建设的发展。然而，钢结构桥梁的耐久性问题，特别是腐蚀问题，成为限制其进一步应用的主要障碍，如图１所示。因此，深入研究钢结构桥梁的腐蚀机理，探索有效的防腐蚀技术，对保障桥梁的安全运行和延长使用寿命具有重要意义。

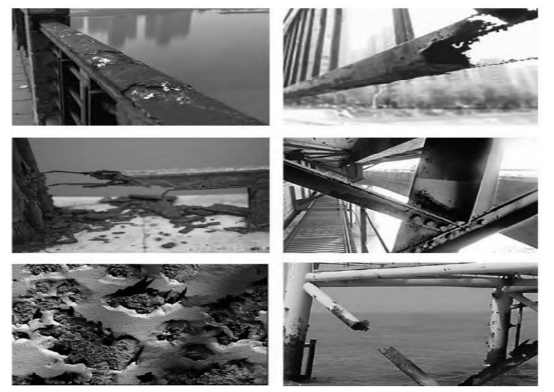

图１ 钢结构桥梁腐蚀
2 钢结构桥梁的常见腐蚀问题
2.1 大气腐蚀
钢结构桥梁在大气环境中的腐蚀主要是由于钢材与大气中的氧、水蒸气及其他腐蚀性气体的反应。以我国某跨海大桥为例，根据中国钢结构协会发布的数据，该桥在运行的初期５年内，大气腐蚀造成的钢材损失率高达每年0.1mm。特别是在桥梁接缝和焊缝等部位，腐蚀现象尤为严重。另外，国际桥梁与结构工程协会的研究报告指出，大气中的硫化物和氯化物对钢材的腐蚀作用不容忽视。例如，位于工业区附近的桥梁，由于大气中硫化物浓度较高，其腐蚀速率比一般城市区域的桥梁高出30％以上。
2.2 应力腐蚀裂纹
应力腐蚀裂纹是钢结构桥梁中一种常见的严重腐蚀问题。这种腐蚀现象多发生在高应力集中区域，如桥梁的吊杆、支座等关键承力部位。根据美国桥梁工程学会的报告，某大型悬索桥在使用20年后，其主缆中的钢丝出现了多处应力腐蚀裂纹。检测数据显示，这些裂纹的长度在1~5cm不等，严重威胁桥梁的安全运行。《欧洲钢结构技术杂志》上发表的一项研究，对欧洲多座历史悠久的钢桥进行了案例分析，发现在桥梁使用超过30年后，约有40％的桥梁出现了应力腐蚀裂纹的问题，尤其是在焊接接头和高弯矩区域。
2.3 海水腐蚀
海水腐蚀是针对近海或海上桥梁的一大挑战，特别是盐分和湿度对钢材的腐蚀效应。以国际海洋工程协会发布的报告为例，其对比分析了不同区域的海上钢桥，发现在温暖湿润的海洋环境中，如东南亚地区，钢结构桥梁的腐蚀速率比寒冷干燥地区快近50％。例如，某亚洲跨海大桥，仅在建成初期的10年内，就有必须进行大规模防腐维修的迹象。此外，《海洋与沿海工程学报》上发表的一项研究显示，含盐量较高的海水能加速钢材的腐蚀过程，导致桥梁钢材的平均腐蚀速率达到每年0.2~0.5mm。
2.4 酸雨腐蚀
酸雨腐蚀是由酸性环境对钢结构材料的侵蚀作用而产生的。根据国际环境科学研究院的报告，酸雨对钢结构桥梁的腐蚀影响日益严 重。以我国华北地区为例，由于受酸雨影响较大，当地的钢桥平均腐蚀速率比其他地区高出约30％。《环境科学与工程杂志》中的一项研 究表明，酸雨中的硫酸和硝酸成分对钢材有强烈的腐蚀作用，尤其是在PH低于5.6的酸性环境中，钢材的腐蚀速度加快，导致桥梁的维护成本显著提高。
3 钢结构桥梁防腐蚀的创新技术
3.1 超疏水涂层技术
超疏水涂层技术利用特殊的化学成分和表面结构设计，创造出一种具有极高水排斥性的涂层，从而有效减少水分与金属表面的接触。例如，国际先进材料研究所发表的一篇论文中介绍了一种新型的纳米复合超疏水涂层，该涂层在实验条件下展示了超过150°的 接触角，能显著减少水滴的黏附。此外，根据欧洲表面工程协会的报告，这种超疏水涂层在户外环境测试中表现出优越的耐久性，能够在连续暴露于恶劣环境下保持其超疏水性能超过５年。这一技术的应用不仅提高了钢结构桥梁的防腐蚀能力，而且由于其自清洁特性，减少了维护成本。
3.2 高性能防腐涂料
高性能防腐涂料通常由多种高效成分组合而成，如环氧树脂、聚氨酯和防腐颜填料，能够提供长期的防腐保护。以美国涂料与涂层工业协会的一项研究为例，某种新型的环氧基高性能防腐涂料在标准盐雾测试中，能够抵抗连续的2000h盐雾腐蚀，远远超过传统防腐涂料的性能。此外，日本材料科学研究院的实验数据显示，该涂料在极端温度变化（-40~150℃）条件下，依然能够保持良好的附着力和防腐性能。相比之下，新型的第四代重防腐涂料石墨烯防腐涂料防腐性能和物理新年还要更加突出。这种高性能防腐涂料的应用，有效延长了钢结构桥梁的维护周期，降低了长期运维成本。
3.3 阴极保护技术
阴极保护技术主要通过施加一个外部电流或采用牺牲阳极，将金属结构保持在一个相对于腐蚀电位更负的电位，从而防止腐蚀过程的发生。据国际防腐蚀工程学会的数据，采用阴极保护技术的钢结构桥梁，其腐蚀速率可以降低至未保护状态的10％以下。例如，某大型跨海桥梁在使用了阴极保护系统后，桥梁的主要承重结构在海洋腐蚀环境中的使用寿命预计增加了超过20年。此外，根据欧洲海洋工程协会的一项研究，阴极保护技术在减缓桥梁底部结构的海水腐蚀方面尤为有效，具有显著的经济效益和技术优势。
3.4 纳米技术在防腐中的应用
这项技术涉及利用纳米级材料的独特性质来增强涂层的防腐蚀性能。例如，美国材料研究学会报道了一种基于纳米氧化锌和纳米氧化铁的复合涂层，该涂层在实验室测试中显示出的防腐蚀性能。纳米粒子的加入显著提高了涂层的密度和均匀性，有效阻止了腐蚀介质的渗透。另一项由《国际纳米科技研究联盟》发表的研究，展示了一种纳米复合材料涂层在高盐环境下的应用，该涂层在连续浸泡于3.5％盐水溶液中达1000h后，仍然保持了良好的防腐蚀性能。这些研究表明，纳米技术在提高钢结构桥梁防腐蚀性能方面具有巨大潜力，为桥梁的长期安全运营提供了新的解决方案。
这些创新技术不仅有效延长了桥梁的使用寿命，降低了维护成本，而且为桥梁工程提供了新的防腐策略。未来，随着材料科学的进一步发展，钢结构桥梁的防腐蚀技术将继续向着更高效、环保和经济的方向发展，为桥梁工程的持续健康发展提供坚实的技术支持。
