2023-04-07180
海洋环境的腐蚀情况可分五大区，即海上大气区、飞溅区(或飞沫区)、潮差区、全浸区和海底土壤区五部分。
1)海上大气区：指高出海平面2m以上的部分，波浪打不 到，潮水不能淹没的地方。它的腐蚀因素虽然和内陆的大 气腐蚀相类似(如空气中的氧气和日光等),但海上的湿度 通常高于大陆，还存在着“气溶胶”形式的盐雾(见上节),
故其腐蚀环境比一般的大气腐蚀要严重些。钢铁腐蚀速度约为20～70微米/年(荷兰)。
2)飞溅区(飞沫区):指高出海平面0～2米的部分，经常受 海水波浪飞沫冲击的地区。由于在飞溅区，氧气的供应十 分充足，氧气的去极化作用促进了钢的腐蚀，同时，浪花 的冲击有力地破坏了保护膜(干湿交替),故此处是腐蚀最

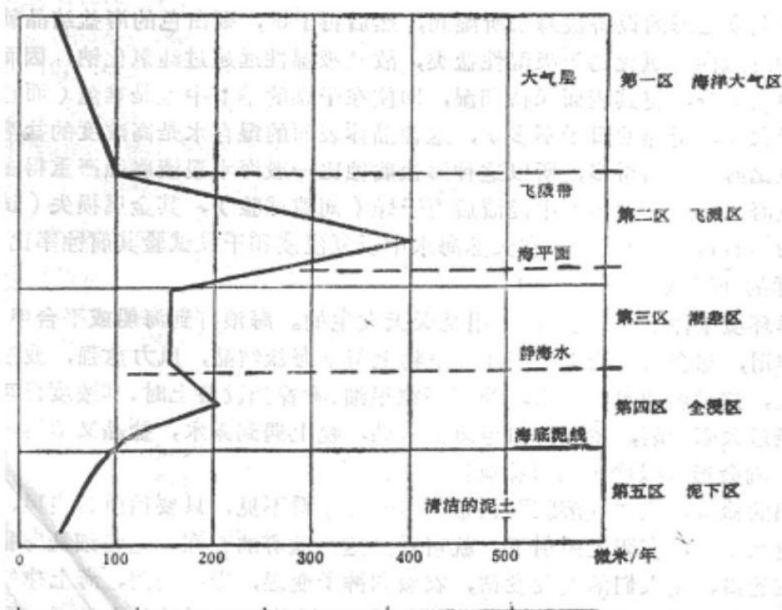

严重的部分(图中的更大值)。碳钢的平均腐蚀速度可达500μm/年，约为全浸区的5倍。
3)潮差区：即在涨潮时浸在水下，在落潮时在水线上的地 区。从理论上说，海水平面由于氧气的供应不均匀，在水
面上下造成了氧气浓差，水线上下形成大型的氧气浓差电
池。空气中部分氧气供应最充分，故为阴极，受到保护， 腐蚀较小(曲线中的极小值);恰好浸在海水线下的部分为 阳极，腐蚀极其严重(图中的第二极大值)。但因海浪和风 的冲击，干湿边界瞬即变化，故总的来说，这部分(从海 平面到海平面下约1米的地方)也是腐蚀比较严重的地区之一。钢铁腐蚀速度可达120～270微米/年(荷兰)。
4)全浸区：这部分的腐蚀受到海中溶解氧气，盐浓度，流速，水温，海生物， pH 值和流砂的影响，它又可分为三个区域：
① 浅海区。为自海面至海平面下50m处，因溶解氧气浓度 较高，故腐蚀较严重。
② 中等深度区。为海平面下50～200m处，腐蚀程度中等。
③ 深海区。为海平面下200m以上，因溶解氧气浓度较低， 故程度较小。此三区的钢材平均腐蚀速度为26～90μm/ 年。
5)海底土壤区：受到细菌腐蚀及污染的土壤堆积腐蚀，腐 蚀情况比较和缓。钢材腐蚀速度为15μm/年。
我们致力于保护原创作者的版权,内容来自网络整理,如涉及侵权,请直接联系我们删除.谢谢!
